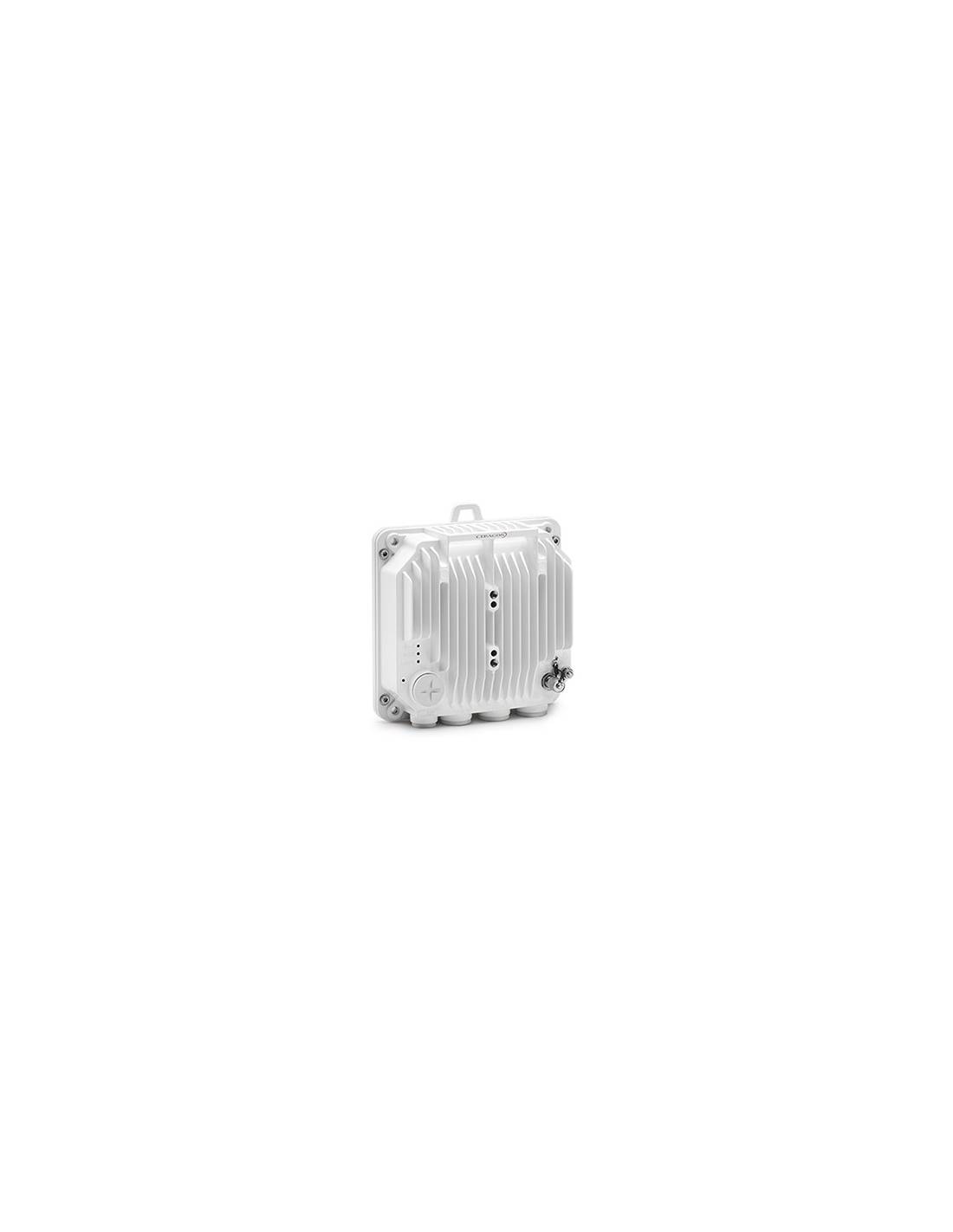

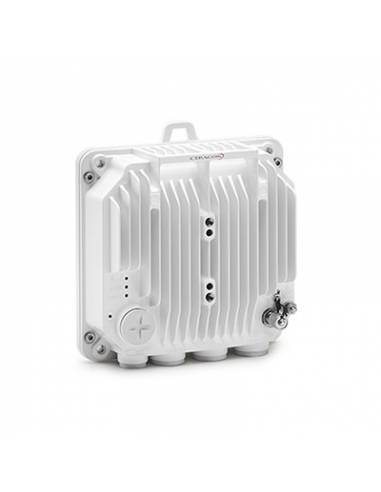

FibeAir IP-20E es un sistema de backhaul Ethernet de alta capacidad y para exteriores, diseñado para operar en el rango de frecuencias de la banda E. IP-20E ofrece una capacidad de hasta 2,5 Gbps en canales de 14, 28, 62,5, 125, 250 y 500 MHz, con modulaciones de 2 a 10241 QAM y un amplio conjunto de funciones.
El FibeAir IP-20E es un nodo de backhaul inalámbrico ultracompacto, de alta capacidad y totalmente exterior que lo ayuda a cumplir con sus requisitos de capacidad, simplificar la implementación e instalación de la red y reducir sus costos de espectro. Ya sea que su desafío sea conectar sitios de alta capacidad, superar las limitaciones y costos del espectro de microondas o simplemente expandir su red LTE o LTE-Advanced en un entorno metropolitano o cualquier otro escenario donde sea imposible implementar equipos de backhaul de gran volumen y peso. - FibeAir IP-20E de Ceragon le permite alcanzar sus objetivos comerciales.
Gama de frecuencias soportadas
71-76 GHz, 81-86 GHz
Configuraciones de radio
1+0, 2+0
Características de la radio
BPSK a 1024 QAM con ACM
Interfaces Ethernet
Puerto 1:
- Eléctrico: 10/100/1000Base-T RJ-45.
- PoE propietario o soporte de CC externo (adaptador)
Puerto 2:
- Jaula SFP que soporta - los estándares Regular y CSFP
o SFP regular proporciona Eth2
o CSFP (Dual BiDir SFP) proporciona Eth2 y Eth3
Puerto 3:
- Tres opciones de hardware:
o 1 x 10/100/1000Base-T (RJ-45) utilizado sólo para la gestión; O
o Jaula SFP compatible con SFP normal - interfaz ETH única; O
o Jaula SFP+ que admite una interfaz ETH única de 10GE.*
MTU - 9600 Bytes
Calidad de servicio
- Múltiples criterios de clasificación (VLAN ID, P-bits, IPv4 DSCP, IPv6 TC, MPLS EXP)
- 8 colas de prioridad por puerto
- Buffering profundo (configurable hasta 64 Mbit por cola)
- WRED
- Marcado/remarcado de bits P
4K VLANs
Añadir/eliminar/traducir VLAN
Frame Cut Through: latencia controlada y PDV para aplicaciones sensibles al retardo
Y.1731 Ethernet OAM*
Desduplicación de cabeceras - Aumento de la capacidad mediante la eliminación de la ineficiencia en todas las capas (L2, MPLS, L3, L4, Tunneling - GTP para LTE, GRE)**
Notificación de ancho de banda adaptable ABN, también conocida como EOAM)
Distribución de la sincronización
Distribución de sincronización a través de cualquier interfaz de tráfico (GE/FE)
SyncE (ITU-T G.8261, G.8262)
SSM/ESMC Soporte para aplicaciones de anillo/malla (UIT-T G.8264)
Modo Regenerador SyncE, que proporciona un rendimiento de grado PRC (UIT-T G.811) para aplicaciones de tuberías inteligentes
IEEE-1588
Transporte optimizado para reducir el PDV
IEEE-1588 TC
MEF
Carrier Ethernet 2.0 (CE 2.0)
Estándares Ethernet soportados
10/100/1000base-T/X (IEEE 802.3)
10Gbase-X óptico (IEEE 802.3ae)
VLAN Ethernet (IEEE 802.3ac)
LAN virtual (VLAN, IEEE 802.1Q)
Clase de servicio (IEEE 802.1p)
Puentes de proveedor (QinQ - IEEE 802.1ad)
Agregación de enlaces (IEEE 802.3ad)
Auto MDI/MDIX para 1000baseT
RFC 1349: IPv4 TOS
RFC 2474: IPv4 DSCP
RFC 2460: Clases de tráfico IPv6
Seguridad
Protocolos seguros:
- HTTPS
- SNMPv3
- SSH
- SFTP
Cumplimiento de normas
Eficiencia espectral de radio: EN 302 217-2-2
EMC: EN 301 489-1, EN 301 489-4, Clase B (Europa), FCC 47 CFR, parte 15, clase B (Estados Unidos), ICES-003, clase B (Canadá), TEC/EMI/TEL-001/01, Clase B (India)
Sobretensión: EN61000-4-5, Clase 4 (para puertos PWR y ETH1/PoE)
Seguridad: EN 60950-1, IEC 60950-1, UL 60950-1, CSA-C22.2
No.60950-1, EN 60950-22, UL 60950-22, CSA C22.2.60950-22
Almacenamiento: ETSI EN 300 019-1-1 Clase 1.2
Transporte: ETSI EN 300 019-1-2 Clase 2.
Especificaciones mecánicas
Dimensiones (montaje directo HW) - 220mm(H), 198mm(W), 75mm(D), 3 kg.
8,66"(H), 7,8"(W), 2,95"(D), 6,6 libras.
Dimensiones (antena integrada de 43dBi) - 280mm(H), 280mm(W), 110mm(D), 3,5 kg.
11.02"(H), 11.02"(W), 4.33"(D), 7.7 lbs.
Rango de diámetro del poste (para instalación de montaje remoto) - 8,89cm - 11,43cm; 3,5" - 4,5"
Especificaciones ambientales
-33ºC a +55ºC (-45ºC a +60ºC extendido)
-27ºF a +131ºF (-49ºF a +140ºF extendido)
Especificaciones de entrada de energía
Entrada estándar: -48 VDC; Rango de entrada DC: -40.5 a -60 VDC
Especificaciones de consumo de energía
Activo - 43W; En espera - 36W
Especificaciones mecánicas del inyector PoE
134mm(H), 190mm(W), 62mm(D), 1 kg.
5,28"(H), 7,48"(W), 2,44"(D), 2,2 lbs.
Especificaciones ambientales del inyector PoE
-33C a +55C (-45C a +60C extendido)
-27F a +131F (-49F a +140F extendido)
Especificaciones de entrada de energía del inyector PoE
Entrada estándar: -48 o +24 VDC (opcional)
Rango de entrada DC: ±(18/40,5 a 60) VDC (rango extendido de +18VDC se admite como parte del soporte nominal de +24VDC)
Interfaces del inyector PoE
Puerto de datos GbE compatible con 10/100/1000Base-T
Puerto Power-Over-Ethernet (PoE)
Puerto de alimentación DC -40V a -60V (un PoE que soporta dos alimentación de CC redundante, cada una de las cuales soporta ±(18-60)V)
